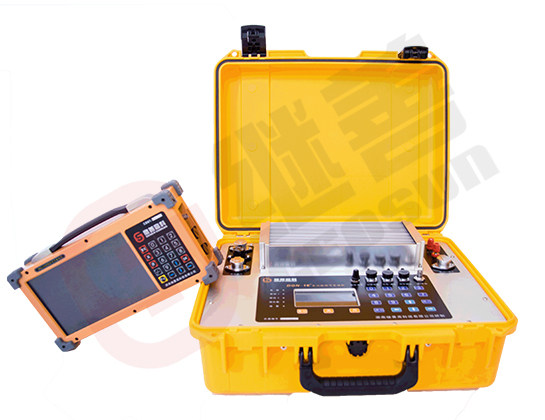

伪随机多频激电仪
伪随机多频激电仪是我国首创的一种频率域伪随机信号多频激电观测系统设备,广泛应用于金属、非金属等固体矿产勘查,水文工程物探以及其它具有电性差异的目标体探测的一种区分“矿与非矿异常”、研究、评价资源性质的新型激电仪器。

仪器可同时观测多频率激电响应的振幅、相位,自动计算视福频率和视电阻率,有利于区分异常性质。

发送机将七种不同频率的矩形电流合成为特殊波形的伪随机多频合成电流向地下供电;

接收机同时接收七种不同频率的信号,自动计算并显示振幅、相位、视福频率,并可根据所使用的工作装置和极距自动计算各频率的视电阻率。

 ◆ 区分“矿与非矿异常”,节省打钻成本以及提高工作效率;

◆ 采用32位双CPU架构,观测速度快、工作效率高;

◆ 采用数字选频技术,接收机抗干扰能力强、工作可靠、小巧轻便;

◆ 采用GPS和恒温晶体双时钟同步技术,绝对相位测量准确可靠;

◆ 全温度输入校正,温度系数自动补偿;

◆ 内置输入保护功能,增益调节支持自动和手动两种方式;

◆ 9’TFT高亮彩色显示屏,读数更直观;

◆仪器功耗低,一次性充电可连续工作15小时;

发送机(DGN-16Ⅱ型)

发送波形:7频波、双频波、脉冲波

发送频率范围:0.011Hz~8192Hz(根据不同接收机进行频段和波形选择);

发送电压:≤800V;

发送电流:≤20A;

额定发送功率:≤16KW;

发送频率相对误差:≤±0.1%;

发送电压测量相对误差:≤±3%;

发送电流测量相对误差:≤±1%;

电源和AB接线柱对机壳的绝缘电阻:≥100MΩ/1000V;

接收机(WSJ-4型)

频率范围:4Hz、2Hz、1Hz、1/2Hz、1/4Hz、1/8Hz、1/16Hz;

振幅测量范围: 0.6~2000mV;

振幅测量相对误差:≤±1%;

工频衰减:≥90dB;

幅频率测量范围:-99.99%~+99.99%;

幅频率测量绝对误差:≤±0.2%;

输入阻抗:≥8MΩ;相位测量范围:-1000mrad~+1000mrad;

相位测量绝对误差:≤±1mrad;
